大型帶式焙燒機球團技術的研究與應用

      對于以赤鐵礦粉為主的原料，帶式焙燒機工藝具有作業率高、產品成本低等諸多優勢。據統計，在目前正在使用的球團工藝中，帶式焙燒機系統約占世界球團產量的55%—60%，在采用赤鐵礦粉為原料的球團工藝中76%為帶式焙燒機系統（如圖所示）。首鋼國際工程公司在設計首鋼京唐球團工程中就采用了帶式焙燒機球團工藝。

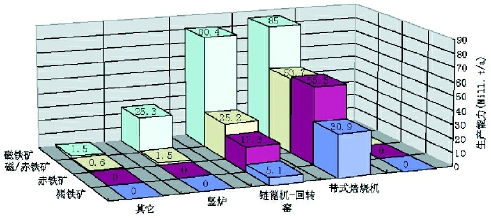

球團廠工藝與原料生產能力示意圖

　　帶式焙燒機與鏈箅機—回轉窯球團工藝在生球布料以前的工序（如配料、干燥、磨礦、混合、造球等）相同，區別在于焙燒系統。帶式焙燒機球團工藝是采用一臺帶式焙燒機設備來完成干燥、預熱、焙燒、冷卻等工藝過程，而鏈箅機—回轉窯工藝則是分別采用鏈箅機、回轉窯和環冷機三大主機來完成干燥、預熱、焙燒、冷卻等工藝過程。帶式焙燒機主要有以下技術特點：

　　第一，干燥、預熱、焙燒、冷卻全部工藝過程在一臺設備上進行，設備簡單、可靠，操作維護方便，熱效率高，單機能力大，特別適宜使用赤鐵礦鐵粉原料生產球團礦；第二，預熱段和焙燒段裝有多個燃燒器，便于精確控制溫度；第三，帶式焙燒機上罩耐火材料靜止不動，不直接與球團接觸，沒有機械磨損，沒有急劇的溫度變化，沒有熱裂紋，減少了粉塵負荷；第四，臺車可以離線維修；第五，一冷段900℃冷卻廢氣直接回焙燒段和預熱段，350℃的風箱熱風回抽風干燥段，350℃的二冷段回?zé)犸L(fēng)回鼓風干燥。

　　帶式焙燒機系統主要技術創新點

　　機頭布料技術。帶式焙燒機的布料設備包括生球布料和鋪邊底料兩個部分。生球布料由3個設備聯合組成：往復布料器—寬皮帶—雙層輥篩布料器。寬皮帶的速度可調，其寬度一般比焙燒機臺車寬300mm左右。在寬皮帶上裝有電子秤，隨時測出給到臺車上的生球量。邊底料從鋪底料槽分別通過邊底料溜槽給到臺車上，并用閥門調節給料量。鋪底料槽裝有稱量裝置，控制料槽料位。

　　由首鋼國際工程公司自主創新開發的往復式布料器可以實現單行程布料功能，布料速度根據寬皮帶機速可調節，保證生球布料方向垂直于寬皮帶，而且在寬皮帶上生球料厚均勻。此種布料形式相對于鏈箅機—回轉窯工藝中的擺頭皮帶可降低生球轉運次數和落差，有效保護生球質量，提高生球粒度合格率，保證在帶式焙燒機上生球?qū)泳哂休^好的透氣性，并降低廠房高度和占地面積。生球經寬皮帶到雙層輥篩，將不合格的大球和小球進行篩除，最后將9—16mm的合格生球均勻布置到臺車上。除此之外，雙層輥篩篩分過程還可以起到提高生球質量、粒度均勻、表面光滑、粉末少的效果。

　　設計延長了輥式布料器工作面的有效長度（增加輥?zhàn)訑?shù)量），有助于提高生球布料的均勻性。因?yàn)殡S著生球在輥?zhàn)由蠞L動行程的增加，生球在輥?zhàn)由戏植嫉木鶆蛐砸脖厝惶岣摺?/p>

　　改進的柔性傳動技術。帶式焙燒機傳動選用進口產品，根據京唐球團生產工況，對供貨商提出相應的改進要求，并自主對安裝方式進行設計改進，主要體現在：采用BFT柔性傳動減速機，實現調整好后整體出廠整體吊裝，確保一次安裝到位，現場不需要對齒輪位置進行調整。提高設備精確性，杜絕外界污染影響；采用多點測控，同時在機旁顯示和遠程監視控制，方便崗位工人根據機旁顯示及時發現和處理問題。增加設備可靠性；對傳動增加測速裝置，實行有效力矩保護；在焙燒機傳動上首次采用外漲套連接，以適應大型焙燒機傳遞大扭矩的要求，同時避免傳統內漲套容易損壞主軸表面問題，有效保護傳動主軸；首次自主設計新型力矩平衡裝置的基礎安裝連接底座，方便安裝調整和更換。

　　臺車跑偏調整技術。為防止帶式焙燒機臺車跑偏，在大星輪的自由輪（非傳動）端設有調整裝置。需要時可以通過調整此裝置，使主軸（自由端）前后移動一定距離以達到糾正跑偏。

　　臺車自動復位技術。尾部星輪安裝在活動性

　　框架上（擺架）。由于焙燒機是在熱狀態下工作，而臺車與臺架的熱脹程度往往是不同的（因材質不同），為使焙燒機在工作狀態能自由伸縮，機尾都采用擺架形式。擺架作用之一就是吸收臺車水平方向的線膨脹；另一個作用是避免臺車在尾部（由水平軌道向彎道和由彎道向水平軌道過渡之處）拉縫，這樣不但消除了臺車之間的沖擊，而且也避免了球團及碎料粉料的散漏和減少漏風。卸料時漏下的散料由散料漏斗收集，經散料溜槽排除。

　　新型臺車箅條的應用。在整個焙燒過程中，臺車要循環經過裝料、加熱、冷卻、卸料等過程，又要承受自重、料重和抽風負壓的作用。尤其要經長時間的反復高溫作用，這一點上比燒結臺車更為突出，帶式焙燒機臺車最高溫度為900℃。箅條由于與焙燒物料直接接觸，所經受的最高溫度比臺車本體更高。其使用壽命對焙燒機的生產效率、經濟效益影響很大，因?yàn)轶霔l壽命不但直接影響箅條消耗量，而其還在很大程度上影響焙燒機作業率，尤其是箅條的有效透氣性更影響焙燒機單位時間生產率。為適應球團生產工藝上的需要，要求箅條必須具有抗劇烈溫度變化和抗高溫氧化性能，同時還必須具有一定機械強度。具體改進措施為：每輛臺車安裝3種不同類型箅條，均勻分布?xì)饬鳎乐咕植窟^(guò)熱，提高箅條使用壽命；臺車和箅條材質選用含鎢、鎳、鉻等合金，可以有效耐高溫、耐腐蝕、抗變形；臺車欄板采用擋風槽設計，解決邊緣效應；鋪邊料和底料的設計，降低部分臺車承受的高溫，有效保護箅條和臺車。

　　其它工藝設計創新點。

（1）設計有內配煤工序，對于增加成品球團的孔隙率和還原性提供工藝措施，可以降低總?cè)剂舷?、降低臺車箅條溫度和風機電耗。此種高氣孔率、高還原性的球團用于高爐生產能提高生產率和降低熱耗。

（2）熔劑及煤制粉系統采用熱廢氣回用新工藝，降低系統熱耗，降低熱風爐設備規格，減少設備投資，減少?gòu)U氣排放量，有利于環保；能夠控制磨機入口熱風含氧量在8%以下，保證煤制粉的安全。

（3）根據球團干燥特點，采用短粗型圓筒干燥機，相比常規長徑比干燥機，筒體用鋼量、驅動功率、尾氣出筒體流速具有優勢。驅動功率的優勢能夠減少電耗，降低運營成本；尾氣出筒體的流速低，能夠相應減小除塵器的負荷，確保排放達標。干燥機采用180度布置的液壓馬達驅動，降低驅動功率，干燥機運轉更平穩。（4）采用先進的高壓輥壓機，增加鐵精礦比表面積，保證造球效果。

（5）配料系統采用計算機自動控制配料，給料設備采用變頻調速技術，提高了原料重量配比的精確度。（6）造球采用國產先進的φ7.5m固定刮刀圓盤造球機，可調整傾角，可變頻調速，成球率高，利用系數高。（7）采用先進的風流系統，充分回收利用焙燒系統的高溫?zé)煔獾娘@熱，最大限度的利用熱能，降低球團的熱耗。

（8）主要生產過程采用計算機進行集中控制和調節，主要工藝生產環節采用工業電視監控和管理，自動化水平高。

（9）高度重視保護環境，對含粉塵的廢氣采用高效除塵器予以凈化，達到國家標準后排放，有效保護環境。（10）除塵灰采用濃相氣力輸送返回配料室使用，能夠充分回收和利用資源。

　　帶式焙燒技術的推廣應用前景

　　按2008—2009年國內大中型鋼鐵企業球團生產線的建設規模，在2010年我國鐵球團礦的產能將為1.6—1.7億噸，增加新的鐵球團礦產能的空間并不大。淘汰技術水平低、能耗高、成本高、污染嚴重的小球團，建設大中型球團生產線是必然的發展趨勢。目前，國內大多數球團生產線的規模均在250萬噸/年以下，帶式焙燒機球團的發展將為我國球團生產線大型化開創新的思路。

　　目前，我國鋼鐵企業鐵原料近1/3需要從國外進口，進口原料大部分為赤鐵礦原料。目前國內還沒有球團礦原料采用70%以上赤鐵礦原料、穩定生產的大型球團廠。帶式焙燒機生產工藝對原料的適應性強，對生產赤鐵礦球團有很大的技術優勢，帶式焙燒機工藝具有作業率高、產品質量好、產品成本低等諸多優勢。據統計，在目前正在使用的球團工藝中，在采用赤鐵礦粉為原料的球團工藝中76%為帶式焙燒機系統。

　　鑒于國內鋼鐵企業多為長線流程，所生產的球團礦多為高爐爐料。要增加高爐爐料中球團礦的比例，就必須有熔劑球團。國內鏈箅機—回轉窯球團工藝生產熔劑性球團還在起步階段，生產的熔劑性球團堿度不高、生產尚不穩定。而采用帶式焙燒機生產工藝對生產熔劑性球團有相當?shù)募夹g(shù)優勢,不會出現鏈箅機—回轉窯球團工藝生產熔劑性球團時的一些問題。因此，帶式焙燒機球團技術在我國未來會有很好的發展前景。

　　首鋼京唐球團項目是國內唯一的一條大型帶式焙燒機球團生產線，焙燒機面積504m2、年產能力400萬噸，是目前國內已投產最大的帶式焙燒機生產線。近三年來的生產實踐驗證，設備運行穩定可靠，設備裝備技術達到國內一流，國際先進水平，生產取得了顯著的經濟效益、社會效益和環境效益。該生產線在首鋼京唐鋼鐵廠的成功應用對我國球團技術的發展將產生積極的促進和示范作用。
